| 商品規格 | 商品SKU | 銷售狀態 | |
|---|---|---|---|
| 固定器CH-TM1 | 正常供貨 | ||
|
正常供貨 | ||
| 固定器CH-TM3 | 正常供貨 | ||
| 尼龍扣帶BCH-20-370 | 正常供貨 | ||
| 尼龍扣帶BCH-20-510 | 缺貨 | ||
| 固定器CH-TM4 | 正常供貨 | ||
| 固定器CH-TM5 | 正常供貨 | ||
| 固定器CH-TMH1 | 正常供貨 | ||
| 固定器CH-TMH2 | 正常供貨 | ||
| 固定器CH-TMH3 | 正常供貨 | ||
| 固定器CH-TMH4 | 正常供貨 | ||
- 減少機器人操作期間，電纜和空氣軟管的動態負載
-
夾持部分的直徑，可根據電線數量和彎曲幅度大小而改變
-
透過旋轉擰緊帽，支架可選擇移動或固定
- RoHS2認證

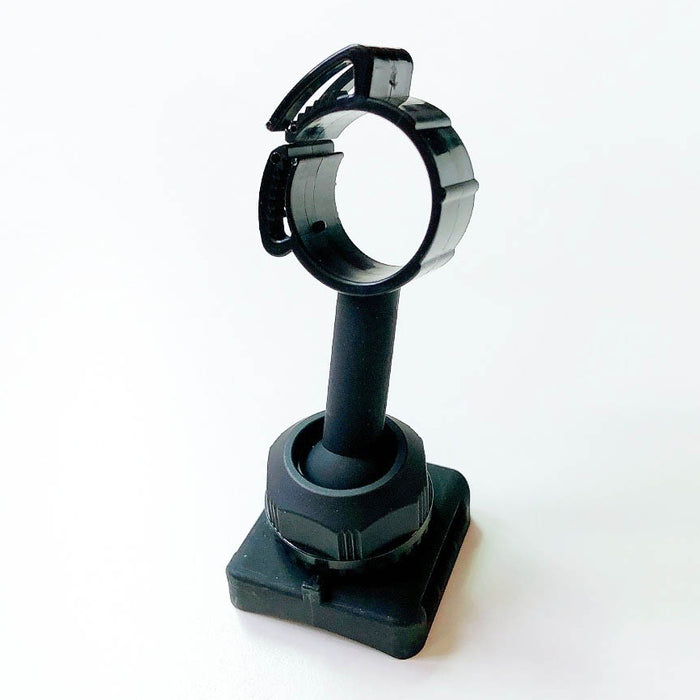

“移動”或“固定”自由選擇！減少機器人操作過程中電纜、空氣軟管等的動態負載！
廣受歡迎的機器人電纜支架“CC Holder”增加了七個新型號。
除了傳統的綁帶固定型外，現在還推出了新的螺釘型。
此外，根據客戶的要求，我們還準備了可支撐大直徑物體的電纜安裝形狀。
請根據施工現場選擇最適合的機型，如周邊協作機器人、工業機器人、鋁框等。
各種功能齊全！減少機器人操作過程中因彎曲和扭曲而產生的負載
對應各種物體的“支架部”形狀
對應各種安裝位置的“固定部”形狀
全10款！陣容齊全
規格：
|
型號 |
安裝方法 |
支架部分 |
使用溫度 |
|
CH-TM1 |
電纜紮帶 |
電纜夾形狀 (Ø 20) |
-25～+80℃ |
|
CH-TM2 |
|||
|
CH-TM3 |
支架形狀（平面M4，帶攻牙用導孔） |
||
|
CH-TM4 |
電纜安裝形狀（無限制） |
||
|
CH-TM5 |
|||
|
CH-TMH1 |
電纜紮帶或 M6 螺絲 |
電纜夾形狀 (Ø 20) |
|
|
CH-TMH2 |
|||
|
CH-TMH3 |
支架形狀（平面M4，帶攻牙用導孔） |
||
|
CH-TMH4 |
電纜安裝形狀（無限制） |
||
|
CH-TMH5 |
操作程序：
-
安裝CC支架。
將其穿過與紮帶類型、寬度和數量相匹配的位置並固定。
*固定底座使其不動。如果固定座移動，防滑填料會因與安裝面的摩擦而脫落，可能會影響其功能。
2. 固定對象。
【使用特殊橡膠襯套時】
將防水塞插入沒有物體的孔中會增加固定力。
鬆開支架：
插入一字螺絲刀並撬起。
可動/固定方法：
可以根據緊固帽的鬆緊條件而改變。
尼龍扣帶：
|
型號 |
寬(mm) |
長(mm) |
使用範圍（mm） |
使用溫度 |
尺寸A(mm) |
|
|
直徑 |
圓周 |
|||||
|
BCH-20-370 |
20 |
370 |
Ø 75～98 |
235～310 |
-10～80℃ |
370 +15 |
|
BCH-20-510 |
510 |
Ø 98～143 |
305～450 |
510 +18 |
||
註：另有專用襯套等配件可供選購，歡迎洽詢。
