| 商品規格 | 商品SKU | 銷售狀態 | |
|---|---|---|---|
| KMBG- KM標準型直型接頭 | 正常供貨 | ||
| KM90BG- KM標準型L型90˚接頭 | 正常供貨 | ||
用途和可連接金屬軟管：
KM型(標準型)接頭為UL認證品，可用於機器周邊。
可與KM型接頭連接的金屬軟管型號如下：
|
可連接的型號 |
備註 |
|
KMS/KPF |
|
|
KMV/KIV/KIC |
推薦使用低價格的K2型產品 |
|
KPBF |
|
|
KIH |
核發電站請使用通過認證的K型產品 |
|
KUU/KCS |
推薦使用帶有UL/CSA標誌品 |
|
KMB/KIB |
耐熱、高拉伸的情況下請使用KB型 |
|
KM/KI |
耐熱、高拉伸的情況下請使用KC型 |
連接外螺紋的種類和絕緣護套的顏色：
本接頭產品在嵌入式連接用接頭的螺紋部通線口處安裝有絕緣護套，因此不需再使用絕緣填充材。絕緣護套的顏色與連接外螺紋的種類關係如下圖所示。
|
絕緣護套的顏色 |
連接外螺紋的種類 |
|
紅色 |
管用平行螺紋(G)∕厚鋼電線管螺紋(CTG) |
|
黃色 |
薄鋼電線管螺紋(CTC) |
|
咖啡色 |
NPT螺紋(NPT) |
|
藍色 |
M螺紋(M) |
UL規格：
文件號及適用規格如下所示。
UL File No.E90119(UL 514B)
在已認證的型號中因尺寸、製作上的關係，或因是未登錄產品而存在沒有UL標誌的情況。若標誌重要的情況下請確認。
材料：
KM型接頭各構成部件的材料，原則上如下圖所示。
|
零件名稱 |
材質 |
處理 |
|
|
本體 |
直型 |
ZDC (壓鑄鋅合金) |
電鍍鋅 |
|
90∘型 / 45∘型 |
ZDC (壓鑄鋅合金) |
電鍍鋅 |
|
|
絕緣護套 |
PA (聚酰胺樹脂) |
— |
|
|
螺帽 |
ZDC (壓鑄鋅合金) |
電鍍鋅 |
|
|
管端護套 |
SPCE (冷軋鋼板) |
電鍍鋅 |
|
|
密封圈 |
NBR (丁腈橡膠) |
— |
|
|
墊圈 |
PA (聚酰胺樹脂) |
— |
|
|
防水墊片 |
NBR (丁腈橡膠） |
— |
|
|
鎖緊螺圈 |
SPHC (熱軋鋼板) |
電鍍鋅 |
|
黃銅製/樹脂製接頭：
KM型接頭標準品的本體及螺帽材料為壓鑄鋅合金(ZDC)，但亦準備了黃銅製和樹脂製產品：
|
分類 |
材料 |
|
黃銅製 |
C3604 (銅及銅合金棒) |
|
CAC 202 (銅及銅合金鑄件) |
|
|
樹脂製 |
PA (聚酰胺樹脂) |
不鏽鋼(SUS304)製的KM型接頭(KM※L型)，請參照產品分類名「管材件」。
組裝方法：

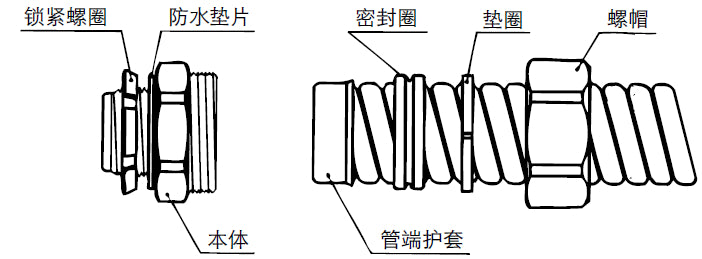

1. 按螺帽、墊圈、密封圈的順序插入金屬軟管。
2. 將管端護套對準金屬軟管內芯的槽溝處後旋入鎖緊。
3. 移動密封圈、墊圈至管端護套的端面位置。
4. 將安裝後金屬軟管的管端護套插入本體內。
5. 將螺帽鎖到本體上。
6. 用工具將螺帽鎖緊直到螺帽的端面接觸到本體的法蘭面為止。
＊接觸到金屬軟管管端的邊緣、毛刺會有受傷的可能，使用時請注意。
直型接頭KMBG：
平行管用螺紋：
|
型號 |
適用KEIFLEX |
可插入最大外徑 |
ψA |
ψB C |
ψd ψl |
𝓁1 |
𝓁2 |
連接螺絲 JIS B 0202 JIS C 8305 |
|
|
ψS1 |
標稱 |
||||||||
|
KMBG 10 12 |
10 |
8 |
27.5 |
28.7 |
8.5 |
10 |
20 |
16.6 |
G 3/8 |
|
KMBG 10 |
10 |
8 |
27.5 |
29.0 |
8.5 |
10 |
20 |
20.9 |
G 1/2 |
|
KMBG 12 12 |
12 |
10 |
30.4 |
30.4 |
10.4 |
10 |
22 |
16.6 |
G 3/8 |
|
KMBG 12 |
12 |
10 |
30.4 |
30.4 |
10.8 |
10 |
22 |
20.9 |
G 1/2 |
|
KMBG 16 12 |
16 |
10 |
34.2 |
30.8 |
10.4 |
10 |
21 |
16.6 |
G 3/8 |
|
KMBG 16 |
16 |
13 |
34.2 |
30.8 |
14.1 |
10 |
21 |
20.9 |
G 1/2 |
|
KMBG 16 22 |
16 |
13 |
34.2 |
37.2 |
14.3 |
12 |
21 |
26.4 |
G 3/4 |
|
KMBG 16 28 |
16 |
13 |
34.2 |
48.6 |
14.3 |
14 |
22 |
33.2 |
G 1 |
|
KMBG 22 16 |
22 |
13 |
41.5 |
37.7 |
14.1 |
10 |
24 |
20.9 |
G 1/2 |
|
KMBG 22 |
22 |
18 |
41.5 |
38.3 |
19.3 |
12 |
24 |
26.4 |
G 3/4 |
|
KMBG 22 28 |
22 |
18 |
41.5 |
45.7 |
19.3 |
14 |
24 |
33.2 |
G 1 |
|
KMBG 22 36 |
22 |
18 |
41.5 |
56.5 |
19.3 |
14 |
24 |
41.9 |
G 1-1/4 |
|
KMBG 28 16 |
28 |
13 |
48.3 |
47.0 |
14.1 |
10 |
27 |
20.9 |
G 1/2 |
|
KMBG 28 22 |
28 |
19 |
48.3 |
47.0 |
20.0 |
12 |
27 |
26.4 |
G 3/4 |
|
KMBG 28 |
28 |
24 |
48.3 |
47.0 |
24.6 |
14 |
27 |
33.2 |
G 1 |
|
KMBG 28 36 |
28 |
32 |
48.3 |
56.5 |
33.0 |
14 |
27 |
41.9 |
G 1-1/4 |
|
KMBG 36 28 |
36 |
24 |
58.8 |
54.5 |
14.6 |
14 |
28 |
33.2 |
G 1 |
|
KMBG 36 |
36 |
32 |
58.8 |
56.5 |
33.0 |
14 |
29 |
41.9 |
G 1-1/4 |
|
KMBG 42 |
42 |
37 |
66.8 |
65.3 |
38.2 |
16 |
32 |
47.8 |
G 1-1/2 |
|
KMBG 54 |
54 |
48 |
80.0 |
80.0 |
49.3 |
16 |
34 |
59.6 |
G 2 |
|
KMBG 70 |
70 |
60 |
92.4 |
93.0 |
60.6 |
29 |
38 |
75.1 |
CTG 70 |
|
KMBG 82 |
82 |
75 |
109.8 |
106.0 |
75.5 |
31 |
41 |
87.8 |
CTG 82 |
|
KMBG 92 |
92 |
85 |
123.8 |
121.0 |
86.4 |
32 |
45 |
100.3 |
CTG 92 |
|
KMBG 104 |
104 |
98 |
137.5 |
135.0 |
99.1 |
32 |
48 |
113.0 |
CTG 104 |
L型90˚接頭KM90BG：
平行管用螺紋：
|
型號 |
適用KEIFLEX |
可插入最大外徑 |
ψA |
ψB C |
ψd ψl |
E |
F |
𝓁1 |
連接螺絲 JIS B 0202 JIS C 8305 |
|
|
ψS1 |
標稱 |
|||||||||
|
KM90BG 10 |
10 |
7 |
27.5 |
29.0 |
8.5 |
16.2 |
34 |
10 |
20.9 |
G 1/2 |
|
KM90BG 12 |
12 |
10 |
30.4 |
29.0 |
10.8 |
18.6 |
36 |
10 |
20.9 |
G 1/2 |
|
KM90BG 16 |
16 |
13 |
34.2 |
29.0 |
14.1 |
19.5 |
35 |
10 |
20.9 |
G 1/2 |
|
KM90BG 16 22 |
16 |
13 |
34.2 |
36.0 |
14.3 |
19.5 |
35 |
12 |
26.4 |
G 3/4 |
|
KM90BG 22 16 |
22 |
13 |
41.5 |
32.6 |
14.1 |
22.8 |
52 |
10 |
20.9 |
G 1/2 |
|
KM90BG 22 |
22 |
18 |
41.5 |
36.0 |
19.3 |
22.2 |
41 |
12 |
26.4 |
G 3/4 |
|
KM90BG 22 28 |
22 |
18 |
41.5 |
44.0 |
19.3 |
22.2 |
41 |
14 |
33.2 |
G 1 |
|
KM90BG 22 36 |
22 |
18 |
41.5 |
53.0 |
19.3 |
28.2 |
52 |
14 |
41.9 |
G 1-1/4 |
|
KM90BG 28 |
28 |
23 |
48.3 |
44.0 |
24.6 |
25.8 |
47 |
14 |
33.2 |
G 1 |
|
KM90BG 28 36 |
28 |
23 |
48.3 |
53.0 |
24.8 |
25.8 |
47 |
14 |
41.9 |
G 1-1/4 |
|
KM90BG 36 |
36 |
32 |
58.8 |
53.0 |
33.0 |
31.1 |
54 |
14 |
41.9 |
G 1-1/4 |
|
KM90BG 36 42 |
36 |
32 |
58.8 |
61.0 |
33.2 |
31.1 |
54 |
16 |
47.8 |
G 1-1/2 |
|
KM90BG 42 |
42 |
37 |
66.8 |
61.0 |
38.2 |
35.6 |
61 |
16 |
47.8 |
G 1-1/2 |
|
KM90BG 42 54 |
42 |
37 |
66.8 |
74.0 |
38.2 |
35.6 |
61 |
16 |
59.6 |
G 2 |
|
KM90BG 54 |
54 |
48 |
80.0 |
74.0 |
49.3 |
43.0 |
68 |
16 |
59.6 |
G 2 |
|
KM90BG 70 |
70 |
60 |
92.4 |
93.0 |
60.6 |
58.0 |
83 |
31 |
75.1 |
CTG 70 |
|
KM90BG 82 |
82 |
72 |
109.8 |
106.0 |
75.5 |
68.0 |
95 |
33 |
87.8 |
CTG 82 |
|
KM90BG 92 |
92 |
84 |
123.8 |
121.0 |
86.4 |
76.0 |
105 |
34 |
100.3 |
CTG 92 |
|
KM90BG 104 |
104 |
96 |
137.5 |
135.0 |
99.1 |
83.0 |
114 |
34 |
113.0 |
CTG 104 |
