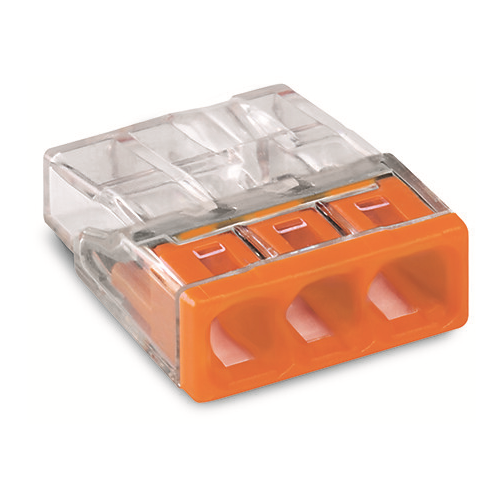

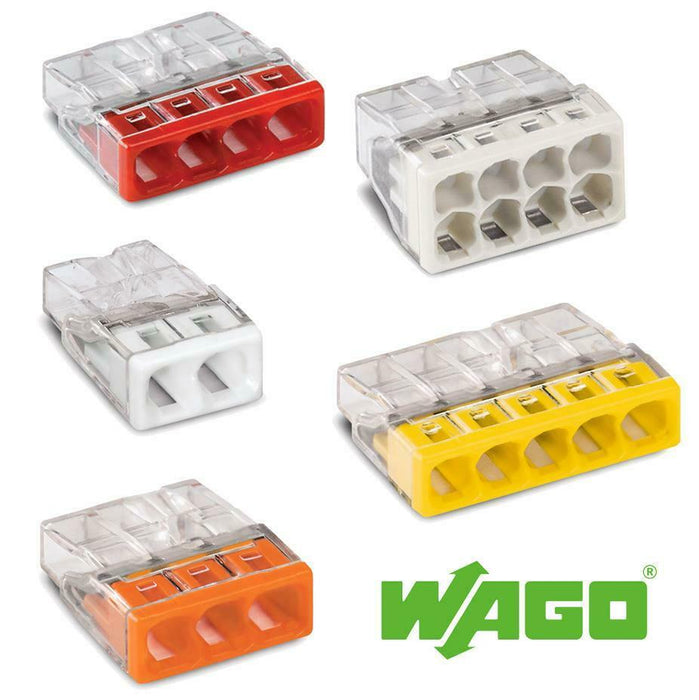

2273系列提供2線、3線、4線、5線和8線連接器，以專利技術PUSH WIRE®連接方式連接單芯銅導線。免用壓接工具，操作簡單，只要插入導線到底，即完成固定。
- 可直接插入高達8條單芯導線
- 導線截面積範圍: 0.5 ～ 2.5 mm²
- 導線尺寸可以任意組合
操作方式
1. 安裝：插入電線至連接器底端
2. 拆卸：持穩電線並左右搖動連接器拔出
3. 測試：測試埠位於插入口對側
商品規格
|
2273-202 |
2273-203 |
2273-204 |
2273-205 |
2273-208 |
|
|
連接點數 |
2 |
3 |
4 |
5 |
8 |
|
額定值 |
IEC/EN 60664-1 |
||||
|
額定電壓 (II / 2) |
450 V |
450 V |
450 V |
450 V |
450 V |
|
額定脈衝電壓 (II / 2) |
4 kV |
4 kV |
4 kV |
4 kV |
4 kV |
|
額定電流 |
24 A |
24 A |
24 A |
24 A |
24 A |
|
可連接導線材料 |
銅、鋁 |
||||
|
單芯導線 |
0.5 ～ 2.5 mm² / 20 ～ 16 AWG |
||||
|
剝線長度 |
11 mm / 0.43 英寸 |
||||
|
Cover color |
白色 |
橙色 |
紅色 |
黃色 |
淺灰色 |
|
可燃性等級依照UL 94 |
V2 |
V2 |
V2 |
V2 |
V2 |
|
火災負載 |
0.014 MJ |
0.019 MJ |
0.025 MJ |
0.03 MJ |
0.039 MJ |
|
重量 |
0.7g |
1 g |
1.3 g |
1.6 g |
2.2 g |
|
工作環境溫度 |
60 °C |
60 °C |
60 °C |
60 °C |
60 °C |
|
持續性操作溫度 |
105 °C |
105 °C |
105 °C |
105 °C |
105 °C |
|
T-Marking per EN 60998 |
T60 |
T60 |
T60 |
T60 |
T60 |
連接鋁導線請注意！
WAGO 彈簧匣端子台搭配使用WAGO 'Alu-Plus'，接點封膠可連接高達4 mm²/12AWG單芯鋁導線'Alu-Plus'
接點封膠特點：
1. 接線時自動破壞氧化膜
2. 避免接線單元氧化
3. 避免鋁和銅導線間的電解腐蝕 (在同一個端子台內)
4. 提供長期腐蝕保護
對於採用PUSH WIRE®連接技術的連接時, WAGO建議首先清潔鋁導線，然後立即將其插入裝有“Alu-Plus”接點封膠的接線單元中。
此外, 也可額外在接線前於銅導線整個表面上沾上'Alu-Plus'接點封膠。
由於鋁導線的導電性較差，額定電流值請參考如下:
2.5 mm² = 16 A
4 mm² = 22 A
