WAGO MCS MICRO 733系列空中接頭公母插頭2~12P

WAGO MCS MICRO 733系列空中接頭公母插頭2~12P

WAGO
$10,000 - $10,000
$10,000
$10,000
$10,000 - $10,000
$10,000

733系列是WAGO最小的MCS MICRO連接器，僅2.5 mm(0.098英寸)焊針間距，專為空間有限的應用而打造。

  • 適用於所有類型導線連接
  • 透過垂直或水平CAGE CLAMP®接線單元可簡易預先組裝電纜及現場佈線
  • 適於「線對板」和「線對線」連接
  • 針型和孔型連接器，焊針間距2.5mm，帶有數字標記號
  • 100%防插錯保護，僅相同極編號的插接頭可以連接在一起

//規格

適用線徑：0.08-0.5mm² /AWG 28-20
額定電流：6A
額定電壓：160V
環境溫度範圍：-60 ～ +100°C

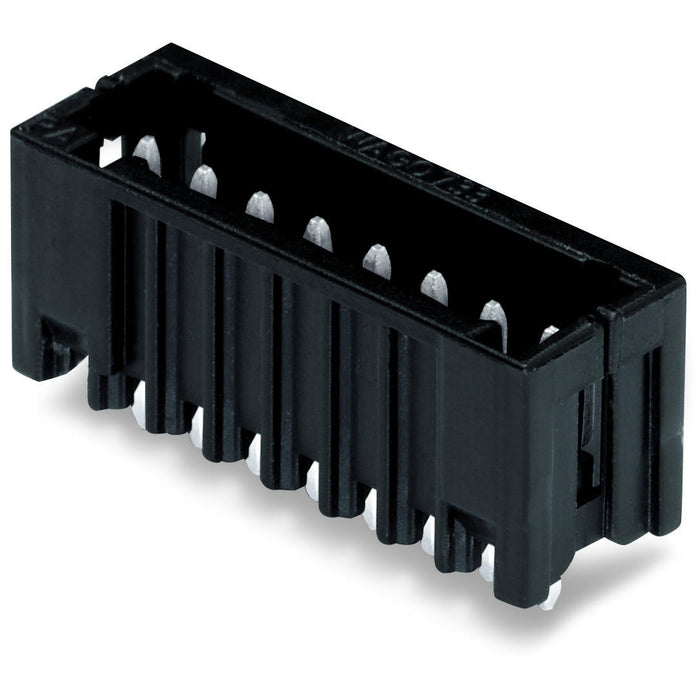

針型插座/公頭Male：

產品

型號

說明

1線式針型連接器

2-12極

733-202…733/212

適用於 「線對線」 連接

THT針型插座，帶直型焊針

2-12極

733-332…733/342



THT針型插座，帶彎角型焊針

2-12極

733-362…733/372



THR針型插座，帶直型焊針

2-12極

733-332/105-604…733-342/105-604

適用於SMT應用中回流焊接的THR針型插座

提供自動化取放組裝設備用的滾帶式包裝

透過針外殼設計最佳化的熱滲透提供了較低的焊接溫度

THR針型插座，帶彎角型焊針

2-12極

733-362/105-604…733-372/105/604

針型插座，帶壓入型焊針

2-12極

733-332/100-000…733-342/100-000

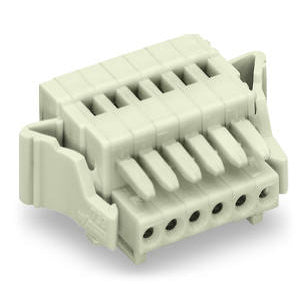

孔型連接器/母頭Female：

產品說明

型號

1線式孔型連接器

2-12極

733-102…733-112

1線式孔型連接器，帶鎖定卡栓

2-12極

733-102/037-000…733-112/037-000

1線式孔型連接器，帶鎖定卡栓，束線板

2-12極

733-102/037-000/032-000…733-112/037-000/032-000





中文規格書 下載PDF
